Les signaux de vitesse

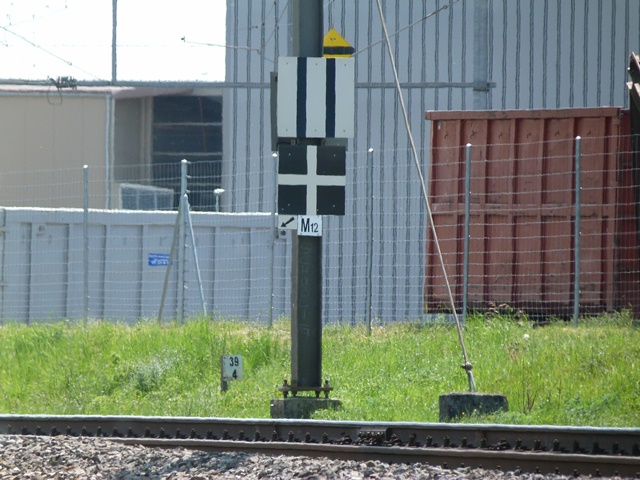

Signal indicateur vitesse pleine voie
Ces signaux indique la vitesse de pleine voie est éxecutée

Signal indicateur contrôle de vitesse
L'appareil d'arrêt automatique sert aussi au contrôle de vitesse

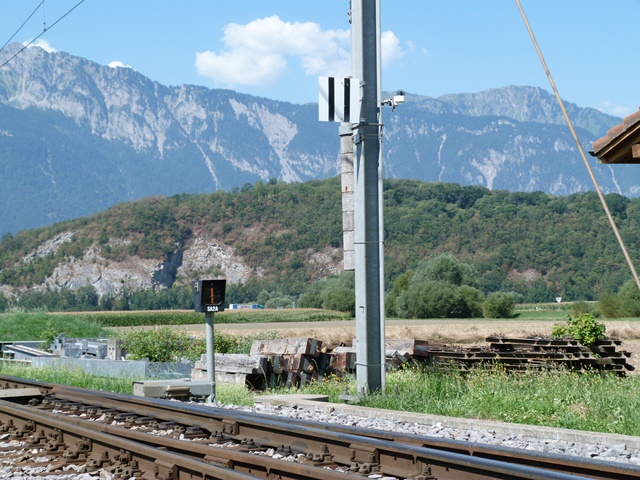

Signal indicateur kilomètrique
Ce signal indicateur inofrme le mécanicien que le changement de vitesse commence à cet endroit.
On peut voir ce signal entre les gares.

Signal indicateur vitesse réduite
Signal de vitesse réduite pour :
tout les convoi s'engageant dans les zone ayant un obstacle comme
un pont basculant, freins de voies, remise, voie de raccordement

Les signaux de vitesse rectangulaire

Signal indicateur avancé de limitation de vitesse
Signal avancé de vitesse
Le signal avec un seul chiffre, pour tout convoi
Le signal avec deux chiffres, celui du haut pour les marchandises
celui du bas pour les convois pendulaires

Signal indicateur de vitesse
Dès ce signal la vitesse est exécutée
La vitesse doit être maintenue jusqu'au signal de fin

Signal indicateur de vitesse
A partir de signal les convois peuvent reprendre de la vitesse

Les signaux de vitesse rond pour les trains pendulaires

Signal indicateur avancé de limitation de vitesse
Signal avancé de limitation

Signal indicateur limitation de vitesse
Dès ce signal éxécuter de la limitation de vitesse

Signal indicateur de vitesse
A partir de ce signal le convoi peut reprendre de la vitesse

Les signaux de vitesse temporaire

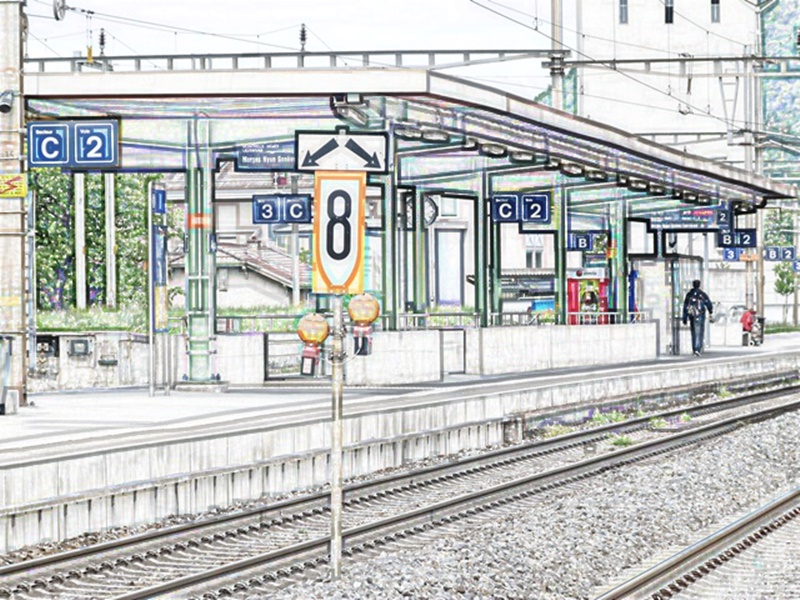

Signal avancé indicateur temporaire de vitesse
Ce signal avancé annonce la réduction de vitessse temporaire à respecter.
Le chiffre va de 1 à 9. Il faut multiplier par dix pour avoir la vitesse a exécuter.

Signal indicateur vitesse temporaire
A partir de ce signal la vitesse temporaire réduite doit être exécutée.

Signal indicateur vitesse temporaire
Ce Signal annonce la fin de la vitesse réduite temporaire

Signal indicateur vitesse temporaire
Ce signal indique au mécanicien qu'il peut reprendre de la vitesse
et continuer la route selon la signalisation habituelle.

Signal indicateur auxiliaire
En dessus du signal avancé un auxiliaire donne les voies concernées par le ralentissement.

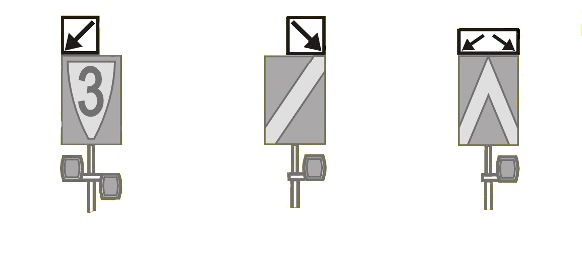

Signal indicateur auxiliaire
D'autres formes d'auxiliaire avec une flèche indiquant la voie concernée.
