Les indicateurs pictogramme

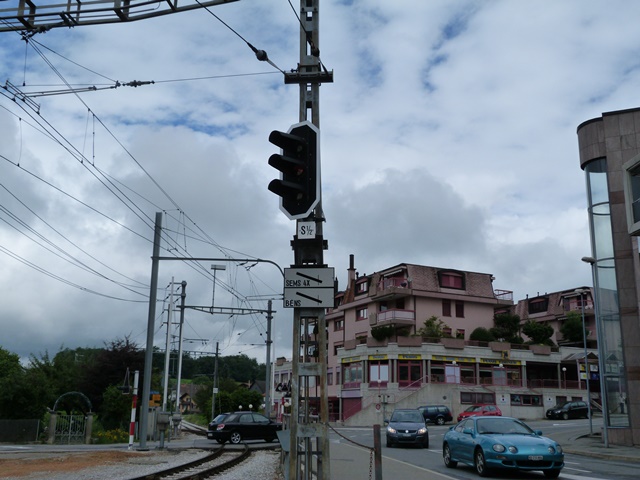

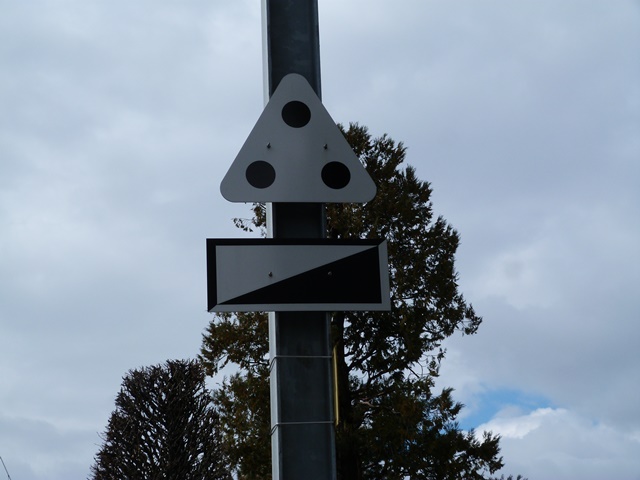

Signal indicateur passage à niveau
Signal avancé du passage à niveau
Signification :
Indicateur d'un passage à niveau équipé d'un feu de contrôle

Signal indicateur passage à niveau
Signal appareil de contrôle des passages à niveau
Signification :
L'appareil de contrôle est situé à cet endroit

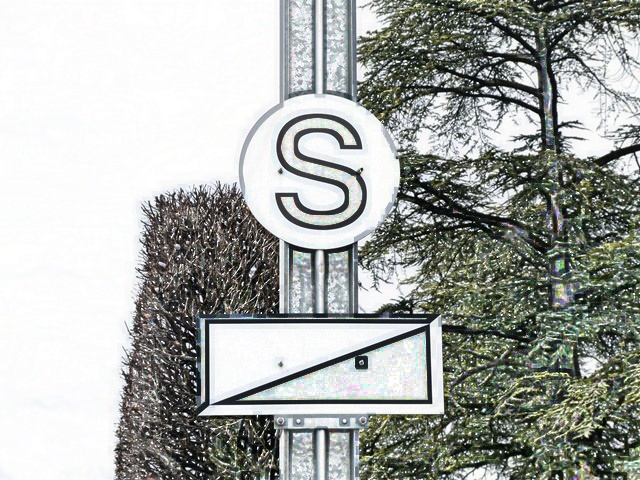

Signal indicateur sifflement
Signal siffler
Signification :
Ce signal indicateur donne l'ordre qu'un coup de sifflet doit être effectué.
Il est possitionné entre 200 à 500 m où l'avertissement doit être entendu.

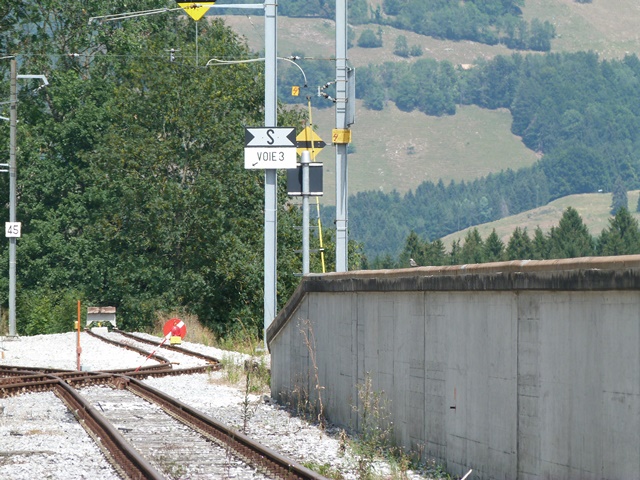

Signal indicateur d'aimant
Signal aimant de voie
Signification :
L'aimant de voie n'est pas proche d'un signal principal

Signal indicateur récepteur
Signal récepteur d'impulsion
Signification :
début de boucle du récepteur

Signal indicateur récepteur
Signal récepteur d'impulstion
Signification :
fin du bouclement

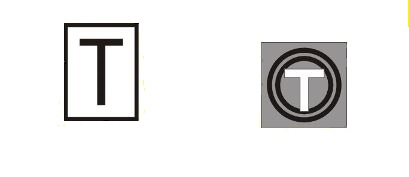

Signal indicateur télephone
Signal emplacement télephone
Signification :
Un télephone est placé à cet endroit. Quand le témoi clicgnote, il y a un appel

Signal indicateur mise en garde
Signal mise en garde
Signification :
Ce signal indique qu'unobstacle est présent sur les voies

Signal indicateur d'un signal avané
Signal indiquant l'absence de signaux avancés
Signification :
Ce signal indique qu'un signal avané est

Signal indicateur halte facultative
Signal halte facultative
Signification :
Dès que les deux feux clignotent, le train doit s'arrêter prendre des voyageurs

Indicateur avec lettres ou chiffres et l'indicateur de fin associé

Signal indicateur gare
Signal gare
Signification :
début de la gare avec l'abréviation officielle

Signal indicateur gare
Signal fin de gare
Signification :
fin de la gare avec l'abréviation officielle barrée

Signal indicateur halte
Signal halte
Signification :
indicateur annonçant un halte à distance de freinage

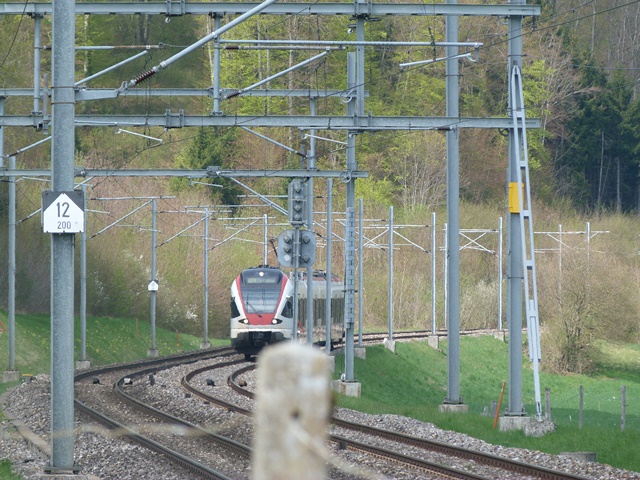

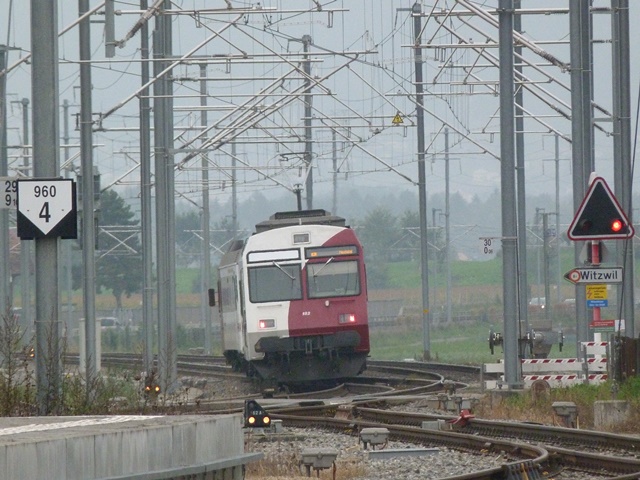

Signal indicateur de terrain
Signal indicateur de déclivité
Signification :
de gauche à droite, rampe, pente, palier, le grand chiffre indique le pourcent, le petit la longueur en mètre

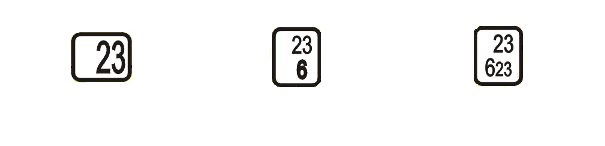

Signal indicateur distance
Signal de distance
Signification :
de gauche à droite, les kilomètres, pour les deux suivant le kilomètre est indiqué en petit les hectomètres, toute à droite en mètres

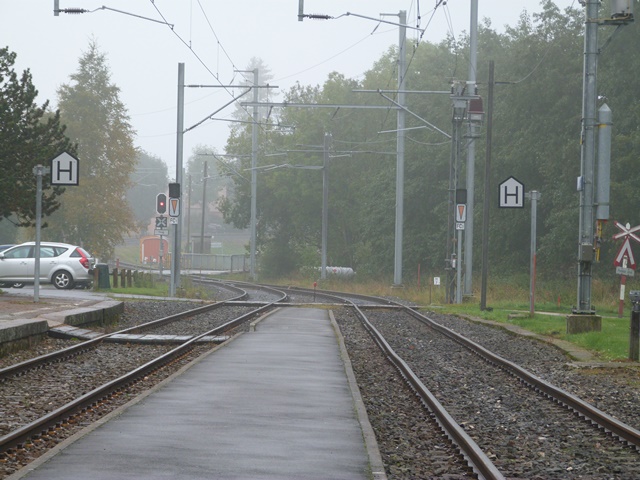

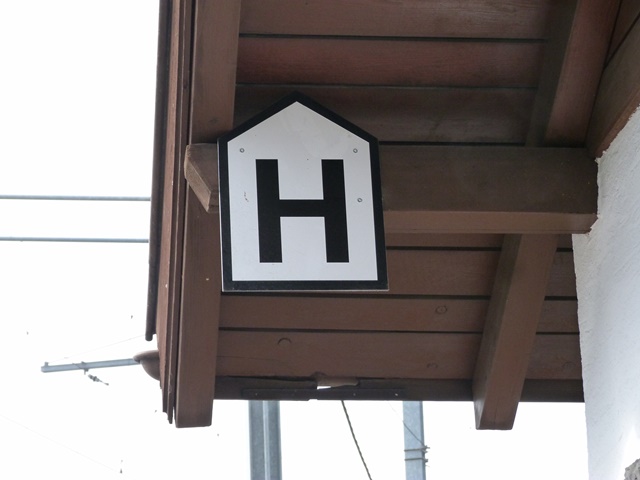

Signal point d'arrêt
Signal point d'arrêt
Signification :
L'endroit ou les trains voyageurs doivent stopper

Signal limite de longueur

Signal longueur disponible
Signification :
Le point d'arrêt correspondant à longueur disponible

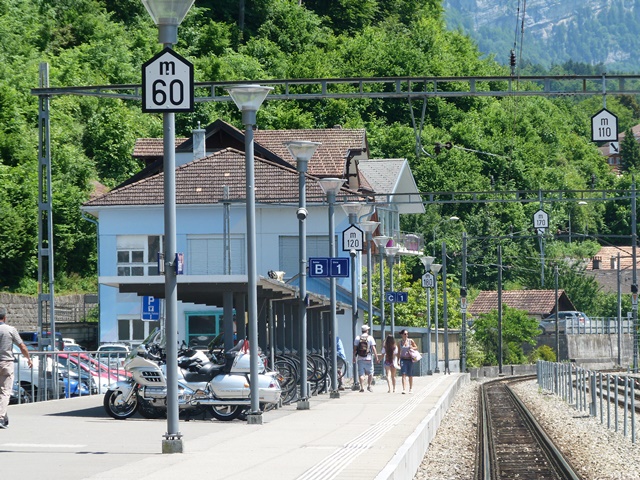

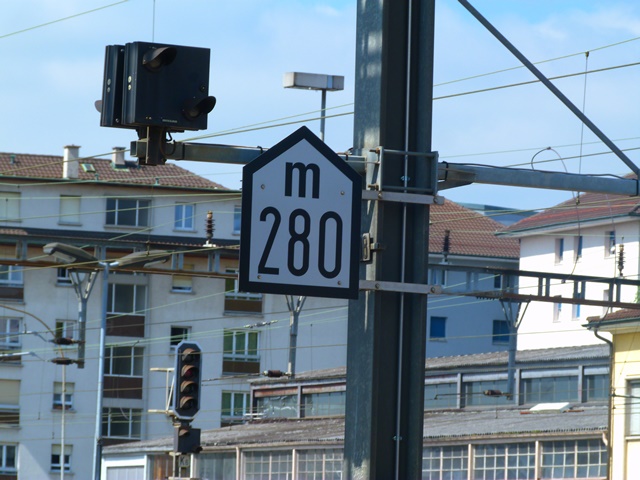

Signal longueur de point d'arrêt
Signal point d'arrê
Signification :
Le nombre indiqué signifie que les trains de cette longueur s'arrêtent à cette hauteur

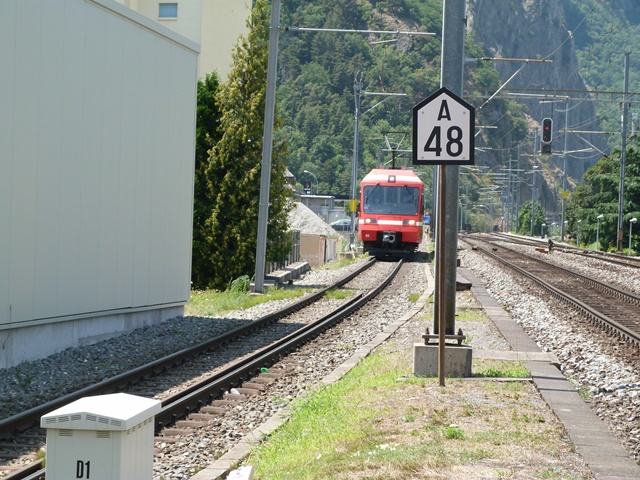

Signal longueur de point d'arrêt
Signal point d'arrê
Signification :
Le nombre indiqué le nombre d'essieux que le trains doit avoir

Signal indicateur, canal radio
Signal canal radio
Signification :
Indicateur du canal radio disponible

Signal radio GSM-R

Signal radio GSM-R
Signification :
A partir de ce panneau le système de communication GSM-R pour la Suisse est disponible

Signal radio GSM-R
Signal radio GSM-R
Signification :
Dès le passage de ce panneau le système GSM-R pour la Suisse est plus disponible

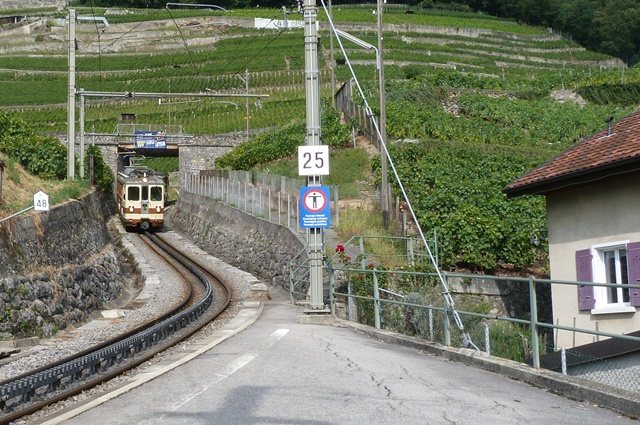

Signal indicateur vitesse
Signal vitesse pour prendre une crémaillère
Signification :
signal pour la vitesse a avoir pour prendre une crémaillère est placé à environ 150 m du signal d'exécution

Signal indicateur crémaillère
Signal début de crémaillère
Signification :
début de la crémaillère

Signal indicateur crémaillère
Signal fin de crémaillère
Signification :
fin de crémaillère
